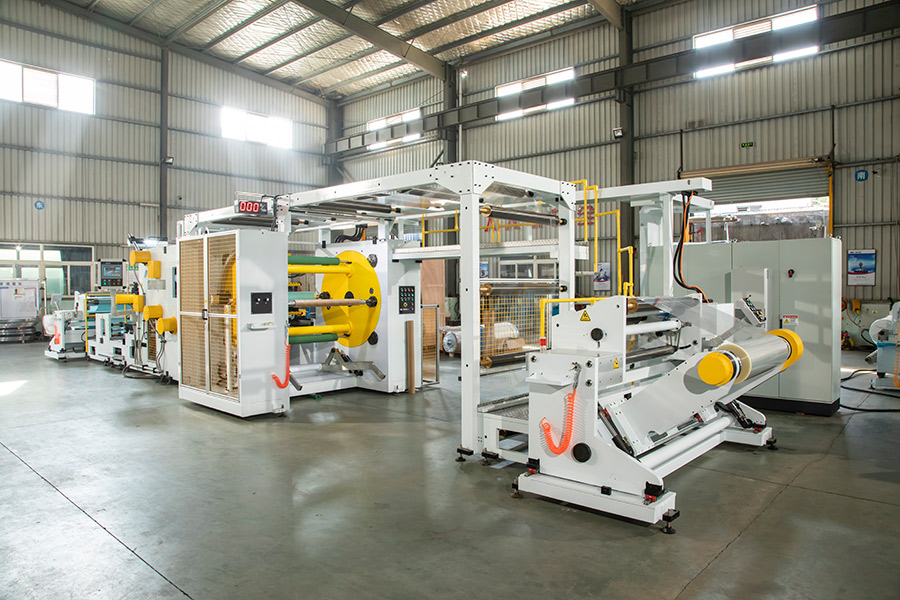

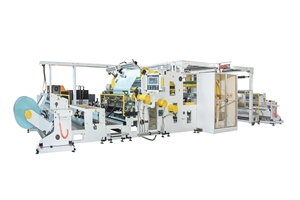

該設備主要由原材料收放卷系統，復合機構，涂膠系統，傳動系統，自動化控制系統，氣動系統，糾偏裝置等構成。整機設計科學合理，特別對于操作的方便性，安全性及便于維修、維護、安裝調試的諸多細節都在設計中得到體現。結合高超的安裝技藝及流程，造就一臺高品質的設備。
● 無刮痕涂布頭
● 紅外線測厚儀
● 西門子控制系統
● 除塵設備
● 回水裝置
● 冷風機（冷水機）
● 靜電消除裝置

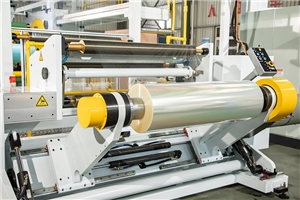

● 放卷：無軸單工位主動放卷
● 收卷：自動接料不停機收卷
● 熱熔膠機選型：100L\200L\500L
● 生產速度：50-250米/分

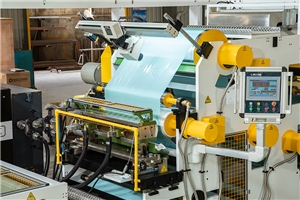

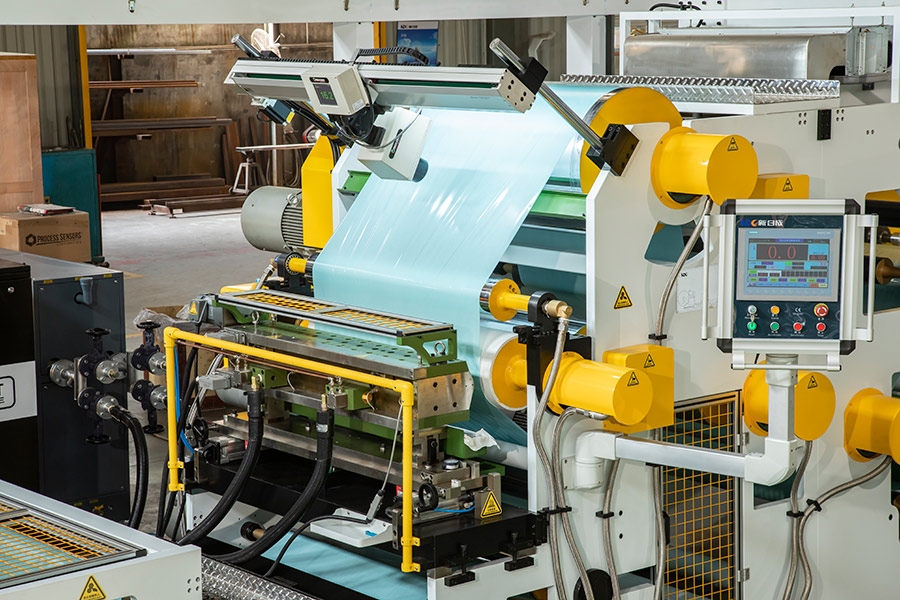

1、涂布型式：無刮痕涂布頭
2、涂布頭唇口轉棒有獨立電機驅動。轉棒為直徑10mm（鎢鋼材質）具有耐高溫、耐磨、抗變形等特點。
3、涂布頭加熱裝置為外置鋁合金加熱模塊設計，有效防止涂布頭因局部溫度過高造成的應力形變及大幅度降低熱熔膠碳化現象。具有6區溫度獨立控制調節功能，可依需求，高精度單獨調節局部溫度，并具PID調節功能，配備PT100鉑感溫器其控制精度可達± 1.0℃。
4、涂布頭設置過濾器裝置，可有效過濾阻絕異物，確保涂布質量。
5、涂布頭采用軌道式推動裝置，以氣壓缸驅動，并裝置調壓閥，以便利調整，其裝置設計堅固，平穩性高，方便基材的穿越，設計精巧，設有上、下、前、后調整裝置，可快捷調整。
